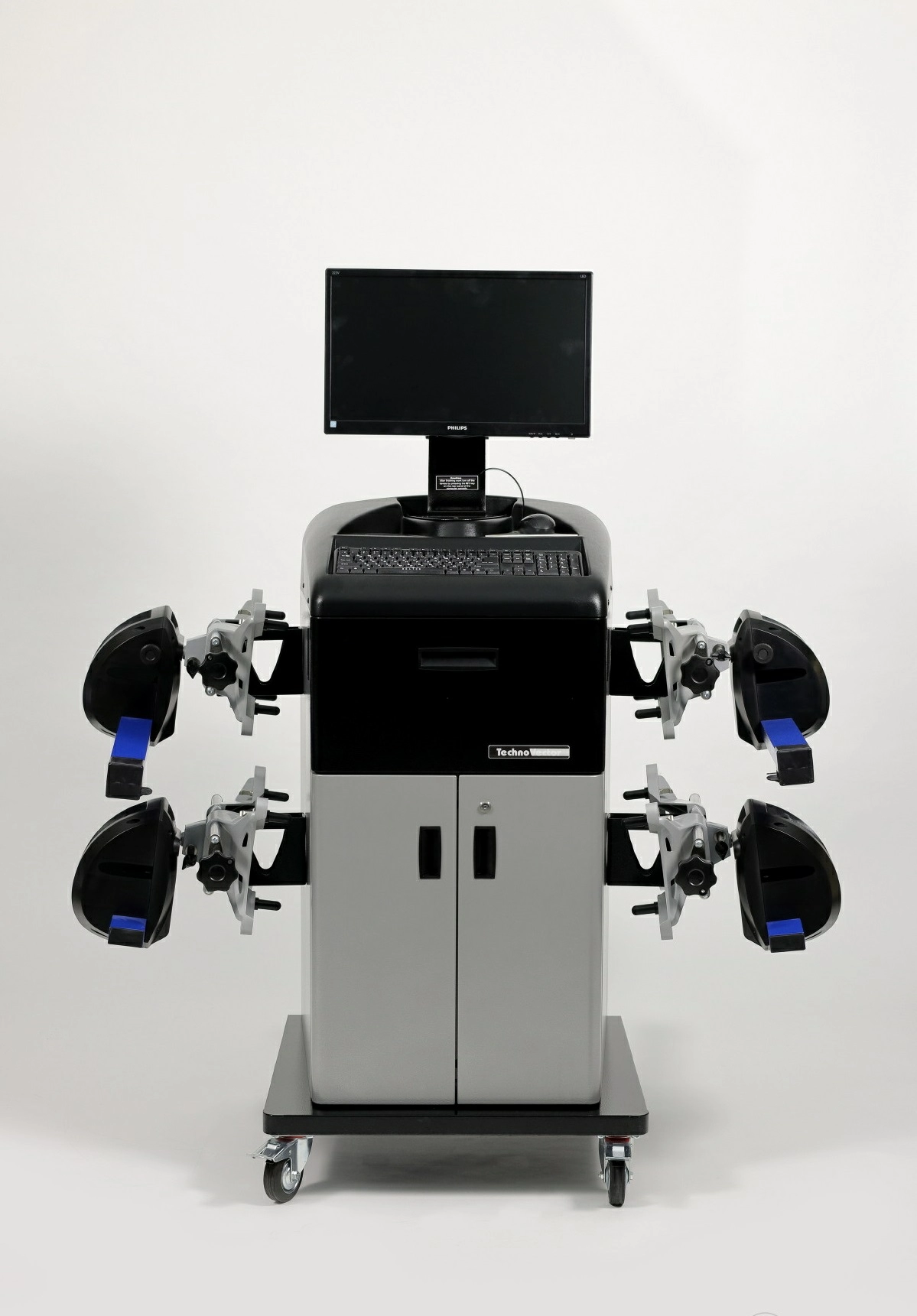

Кордовый стенд сход-развал Техно Вектор T-4216

Кордовый стенд сход-развал Техно Вектор T-4216
Для увеличения картинки наведите мышкой
Артикул: T4216

Производитель: Техно Вектор

Гарантия: 24 месяца

Цена:
18 553.68 руб.
5744.17$ /
5256€*
Количество
-
шт
+

В наличии

  • Самовывоз:
    г. Минск, ул. Карвата 72,
    оф. 3 - в течение недели,
    г. Минск, пр. Дзержинского 82а,
    пом. 28. - в течение недели,
  • Доставка по Минску - в течение недели,
  • Доставка по Беларуси - в течение недели

* - Информация на сайте не является публичной офертой. Расчёт производится в национальной валюте согласно закона Республики Беларусь от 22.07.2003 № 226-З

Подписаться
Технические характеристики
Артикул
T4216
Для автомобилей
Легковых
Технология измерения
Кордовая
Применяемость
Яма или подъёмник
Тип компьютерной стойки
Стойка Т
Тип сервисной ямы
Не проездная / Проездная
Ширина между стойками подъёмника
Ширина между стойками < 2,7 / Ширина между стойками > 2,7
Страна производителя
Россия
Гарантия
24 месяца
Подробная информация
array(0) {
}

Развал схождения Техновектор T-4216 – оснащается 8 датчиками поворота и 8 датчиками измерителями вертикальных углов.
Измерительные блоки оснащены электронными уровнями и подключаются к компьютерной стойке посредством кабелей.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

Наименование 4216 4214N 4108 Т4216 Т4214N Т4108
Электронный блок, широкоформатный мультемедийный LCD монитор, Клавиатура, "Мышь", Колонки х х х х х х
Компьютерная стойка серии Т       х х х
Измерительные блоки замкнутый контур Техно Вектор х     х
Измерительные блоки П-образный контур Техно Вектор   х     х
Измерительные блоки 2ИБ "Техно Вектор"     х     х
Аксессуары (в базовой комплектации) х х х х х х

АКСЕССУАРЫ "ТЕХНО ВЕКТОР" (В БАЗОВОЙ КОМПЛЕКТАЦИИ)

Руководство по эксплуатации 1
Самоцентрирующийся колесный адаптер (захват) 4
Стопор для руля 1
Упор для тормоза 1
Поворотная платформа 2
Стяжка боковая 2
Стяжка калибровочная 2
Стяжка передняя 1
Пульт дистанционного управления 1
Кабель передних измерительных блоков 2
Кабель задних измерительных блоков 2
Калибровочное устройство "Техно Вектор" 1
Уровень калибровочный 1


Техно Вектор 4

Наименование параметра Диапазон
измерений
Макс.
погрешность
измерений
Сред.
статист.
погрешность
Углы установки передних колес
Углы развала колес ±8º ±5' ±2'
Угол суммарного схождения передних колес ±5º ±6' ±3'
Угол продольного наклона шкворня ±19º ±10' ±6'
Угол поперечного наклона шкворня ±19º ±10' ±6'
Углы поворота колес передней оси ±11º ±10' ±6'
Максимальный угол поворота колес** ±45º ±30' ±20'
Углы установки задних колес
Углы развала колес ±8º ±5' ±2'
Угол суммарного схождения колес задней оси ±5º ±6' ±3'
Углы индивидуального схождения колес задней оси ±2,5º ±5' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±6' ±3'
Угол смещения задней оси* ±2,5º ±5' ±2'
Угол движения ±2,5º ±5' ±2'
Угол отклонения геометрии оси* ±2,5º ±6' ±3'

* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ

Наименование параметра Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷  22
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 150
Масса, нетто, Кг, 182
Масса, брутто, Кг 212
Объем, м3 1,3
Количество мест в упаковке 5
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69

Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.
  • Непрерывная обработка информации от датчиков и отображение измеренных параметров на экран;
  • Автоматическая оценка измеряемых параметров на соответствие нормативам;
  • Цветные индикаторы облегчают работу на расстоянии от монитора;
  • Возможность быстрого перехода в другие режимы работы программы.

 Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:

  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес *;
  • углы симметрии осей *.

для передней оси (управляемые колеса):

  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».


T 4 2 1 4 N
1 2 3 4 5 6

1 - Буквенное обозначение серии компьютерной стойка – Т.

2 - Цифровое обозначение серии приборов по типу измерения:
• 4 - измерения с помощью прецизионных датчиков (магнито-резистивных датчиков угла поворота , инклинометров) размещенных в четырех измерительных блоках (по одному на каждое колесо автомобиля).

3 - Цифровое обозначение количества одновременно измеряемых осей.

4-5 - Цифровое обозначение общего количества датчиков в данной модификации.

6 - Буквенное обозначение типа размещения датчиков в ИБ.
• N - тип «П-контур». Применяется только после цифр 14.


ГАБАРИТЫ И ТРАНСПОРТИРОВКА

Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:


Тип упаковки Габаритные размеры (мм) (ДхШхВ) Вес (кг)
Пленка (Передние поворотные опоры) 450 x 380 x 135 30.2
Картонная коробка (захваты) 590 x 300 x 520 17.3
Картонная коробка (монитор)* 560 x 110 x 420 3.5
Ящик фанерный 1200 x 600 x 300 43.5
Картон (стойка компьютерная T) 720 x 800 x 1190 60.3

Вес БРУТТО : 154.8 кг.

Объем: 1.07 m3

Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
