Стенд сход-развал Ravaglioli TD3000L

Стенд развал-схождения RAVAGLIOLI RAV TD3000LK

Производство - Италия.

Ravaglioli представляет стенд развал-схождения без фиксированной крестовидной стойки. RAV TD3000LK оборудован 3D-мишенями с четырехточечными колесными зажимами. При заказе стенда возможно выбрать 3x или 4х точечные зажимы. Зажим имеет быструю регулировку, которая позволяет установить его на колесо диаметром от 8″ до 24″.   Зажимы с механизмом захвата за обод шины , в составе с фиксаторами и съёмными когтями из ABS пластика, крепится за протектор шины, что существенно экономят время установки, а когти из пластика не царапают диск ТС.

Четыре камеры в режиме реального времени передают изображение положения мишеней на монитор. Передатчики сигнала подсоединяются к блоку управления через Bluetooth, без проводов.

Стенд позволяет проводит измерения ТС с колесной базой 1800-4700мм

• Мобильный не требует привязки к определенному месту и расстояниям.
• Функция быстрого колесного контроля QC (опция).
• Высокая точность измерений - камеры непрерывно контролируют положение мишеней и отображают результат в режиме реального времени.
• Уникальный стенд развал схождения работает по программе Pro-Align.
• Easy data - самая большая база данных автомобилей (90000 моделей).
• Easy find - удобный и быстрый поиск по моделям или V.I.N. коду.
• Easy update - простое обновление ПО и базы. USB ключ для сохранения и восстановления клиентской базы.
• 3D animation - визуальные подсказки по операции проведения развал схождения
• Quick run out - быстрая компенсация износа, методом прокатки с поворотом колеса до 30 градусов

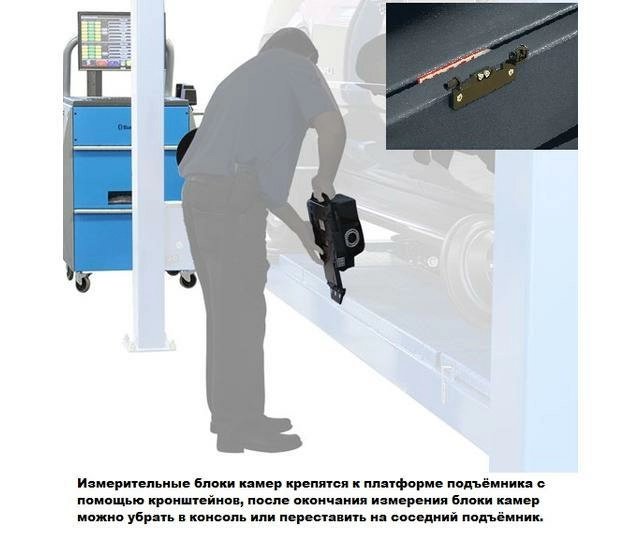

Стенд TD3000LK оснащен двумя головками, на каждой расположены по 2 высокоточные камеры и 3D мишенями с колесными зажимами. Блоки быстро устанавливаются на подъемник или яму при помощи специальных кронштейнов, которые идут в комплекте со стендом.

• Большая точность (Два измерительных блока с 4 камерами непрерывно контролируют положение колесных 3D мишеней в пространстве и обновляют информацию на мониторе в режиме реального времени)
• Мобильность (оборудование не привязано к определенному месту в мастерской, может работать где угодно)
• Экономия площади автосервиса (стенд развал 3D не требует обязательной установки впереди автомобиля на расстоянии 2 м!)
• Экономия средств (стенд не требует калибровки на весь срок службы. Автоматическая компенсация уровня платформ подъемника)
• Удобство при эксплуатации (на стенд развал схождение не влияет яркость освещения. ПО проведения процедуры и регулировки с 3D анимационными изображениями).

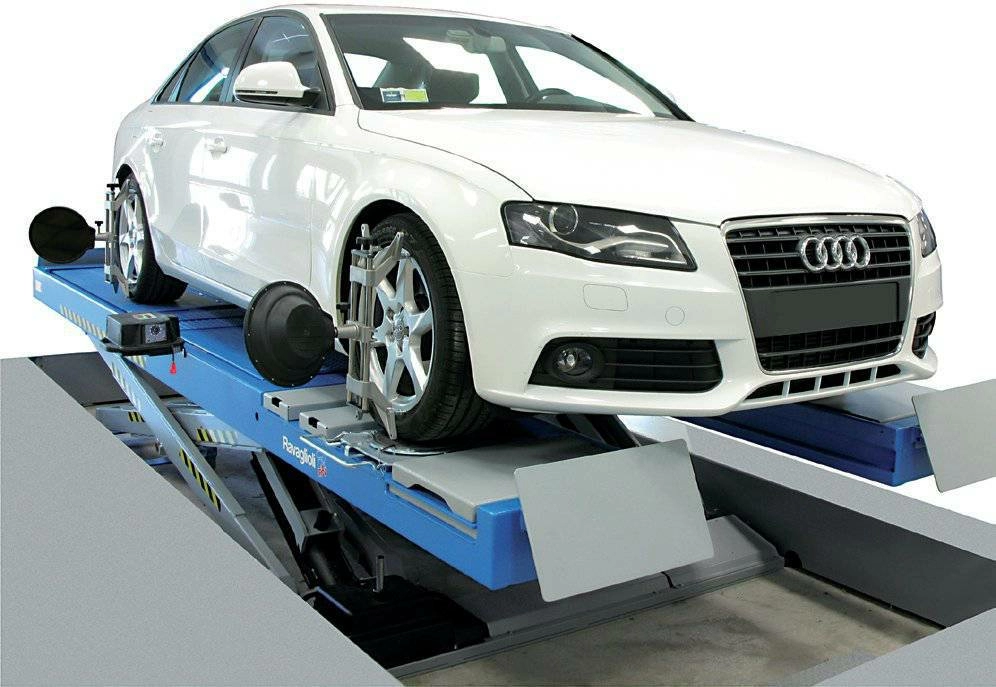

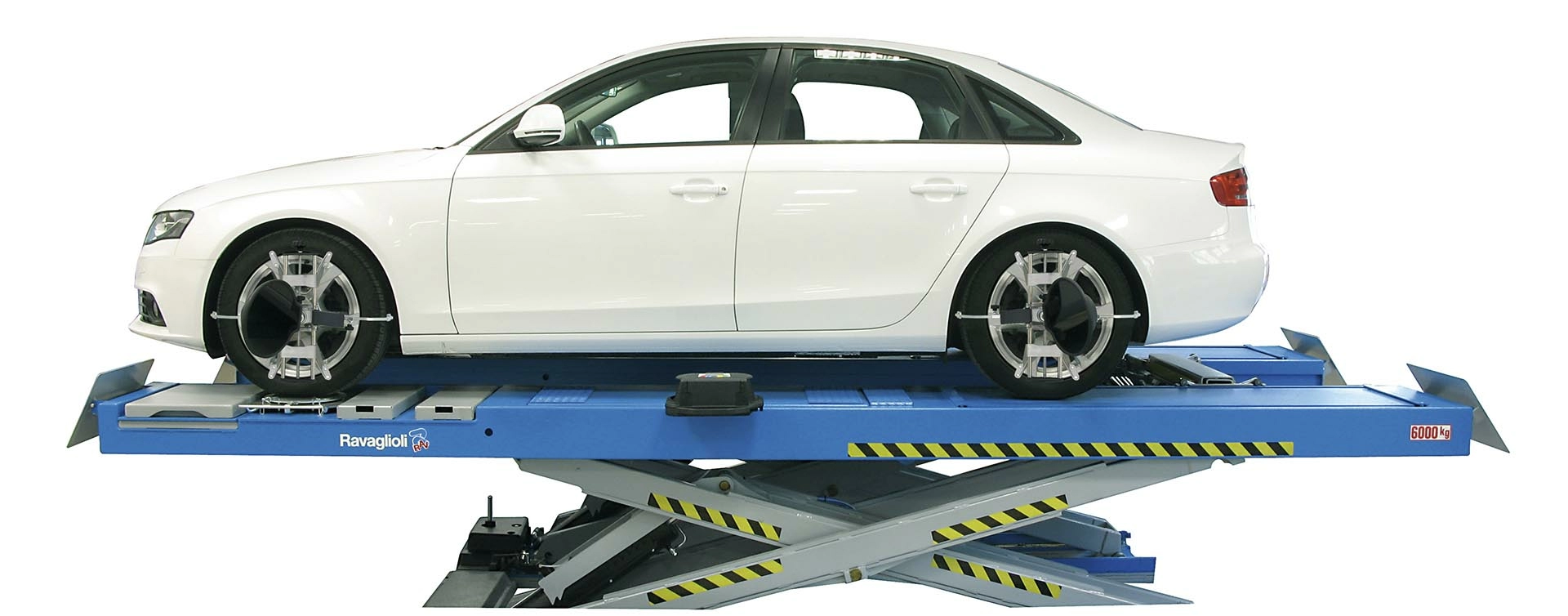

Стенд развал схождения Ravaglioli TD3000LK можно устанавливать на любом типе подъемников, которые имеют платформы (ножничном, четырёхстоечном, плунжерном), также развал может быть установлен на "Яму". Сфера применения легковые и коммерческие автомобили с 2 осями и колесной базой в диапазоне от 1800 мм до 4700 мм. Измерительные блоки могут быть смещены при измерении транспортных средств с особо широкой базой

Стенд не привязан к определенному месту в мастерской, консоль управления и подъемник могут размещаться как угодно относительно друг друга.

Установку оборудования можно произвести оптимально вашим требованиям, сэкономив ваши средства и площадь автосервиса.

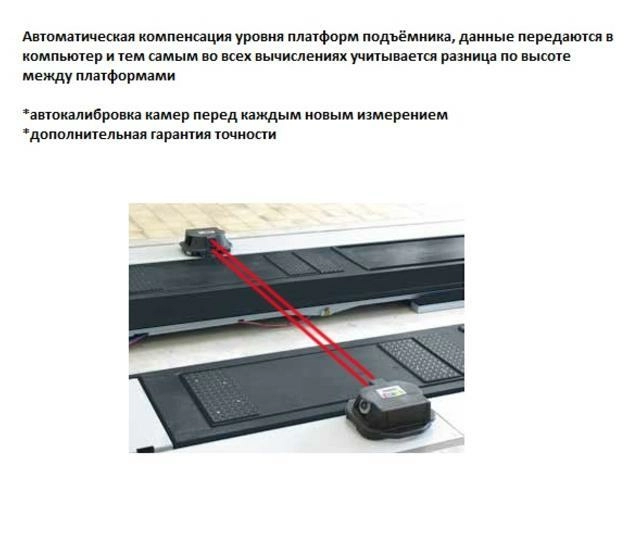

Измерительный блок имеет две камеры, которые смотрят по двум осям (X, Y) они компенсируют смещение блоков и их поворот. Также в каждом блоке встроены двухосевые электронные инклинометры (измерители угла) что компенсируют наклон блоков, в совокупности они вычисляют и производят автоматическую компенсацию уровня платформ.

Стенд развал схождения TD3000LK производят на заводе Ravaglioli в Италии. Оборудование имеет сертификат качества ISO 9001 и рекомендован такими производителями как: Citroën, Ferrari, Lamborghini, Peugeot, Renault, Volvo.

На стенд Ravaglioli предоставляется гарантия 12 месяцев.

Стенд развал схождения не требует калибровки весь срок службы.

Стенд работает при ярком освещении и прямых солнечных лучах, всегда дает стабильные и точные показания.

Отсутствие каких-либо проводов для передачи данных или питания. Измерительные блоки передают данные на консоль управления по Bluetooth каналу. Несомненным плюсом является то, что яркое освещение вокруг оборудования, никак не влияет на стабильную работу и точность измерений стенда развал схождения Ravaglioli.

Для удобства мастера показания для регулировки развал схождения отображаются на мониторе консоли управления и дублируются на блоках с камерами при помощи световых индикаторов. Также есть возможность установить приложение на телефон или планшет и работать дистанционно от стенда.

Развал схождение Ravaglioli TD 3000 максимально удобен и практичен во время эксплуатации. Интуитивно понятное ПО проведения процедуры и регулировки развал схождения, с анимационными подсказками.

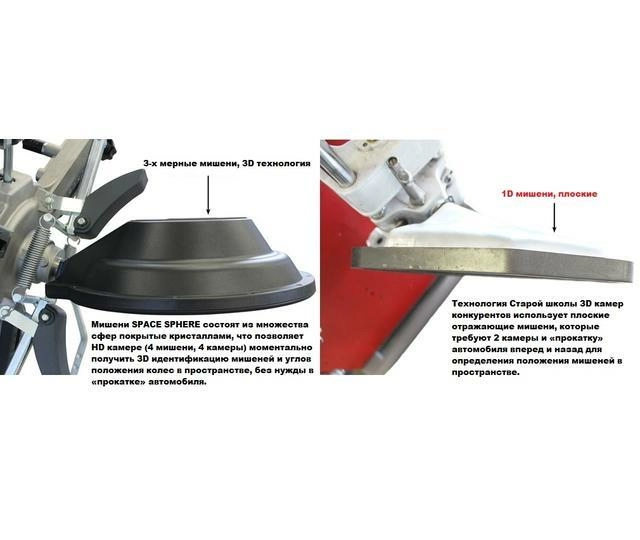

Стенд Ravaglioli TD3000LK с 4-х точечными зажимами позволяет сделать процедуру компенсации биения диска с поворотом колеса всего в - 30°. Версия с 3-х точечными зажимами   в комбинации с 3D мишенями, которые состоят из множества сфер, покрытыми специальными кристаллами, позволяет четырем HD камерам моментально получить идентификацию мишеней и углов положения колес в пространстве без применения “прокатки” автомобиля, что значительно сэкономит ваше время и силы.

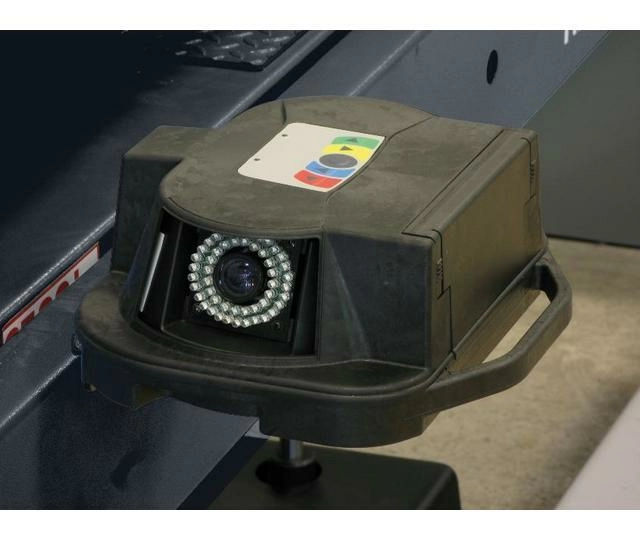

Каждый измерительный блок имеет две встроенные камеры высокой точности с HD разрешением, они обеспечивают быстрый захват 3D мишеней на любой удобной для оператора рабочей высоте. Камеры имеют мощную инфракрасную светодиодную подсветку, благодаря чему отчетливо видят каждый маркер (сферу) внутри 3D мишени, независимо от внешних условий (блики, яркий свет). Передача данных осуществляется по каналу Bluetooth.  Блоки можно снять на консоль управления, или установить на другой подъемник (яму) и проводить измерения развал схождения там, поскольку оборудование не привязано к определенному месту работы. Во избежание нанесения травмы оператору и повреждения блоков кронштейн имеет специальный шарнир.

Особенности:

• НЕТ необходимости в проведении процедуры компенсации биения диска

• очень легкие

• внутри нет электронных компонентов

• не требуют обслуживания, нет необходимости покупать светоотражающие наклейки

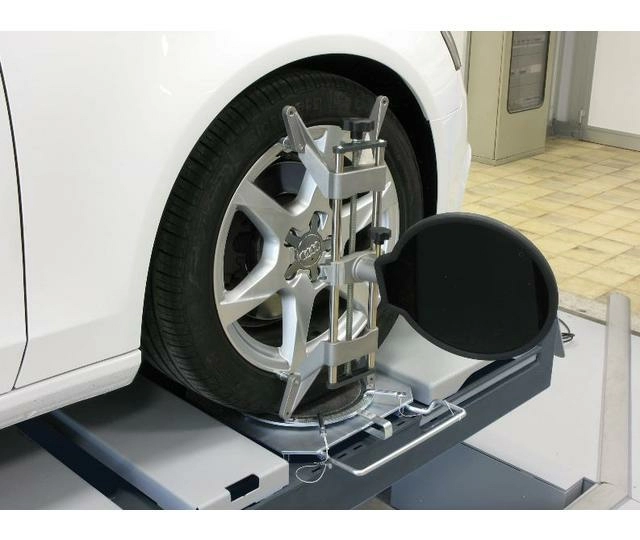

В зависимости от выбранной версии стенд комплектуется 3x или 4х точечными зажимами. Зажим имеет быструю регулировку, которая позволяет установить его на колесо диаметром от 8″ до 24″.   Зажимы с механизмом захвата за обод шины, в составе с фиксаторами и съёмными когтями из ABS пластика, крепится за протектор шины, что существенно экономят время установки, а когти из пластика не царапают диск ТС.

3х точечные самоцентрирующиеся зажимы, благодаря своей конструкции в комбинации с полноценными 3D мишенями, позволяют не проводить процедуру компенсации биения диска (прокатку ТС). Зажим имеет 3 точки опоры, благодаря "равностороннему треугольнику" идеально вписан в окружность колеса и точно определяет центр диска.  Зажимы имеют запатентованный механизм (редуктор), что позволяет провести быструю и легкую установку согласно размерам колеса. Наши менеджеры помогут вам подобрать оптимальные зажимы под ваши требования.

Стенд TD 3000LK поставляется с программным обеспечением Pro-Align, которое использует базу Autodata, вы имеете данные о всех известных автомобилях, включая последние новинки, на момент активации стенда –скачивается самая актуальная база автомобилей в мире. Также есть возможность вносить данные об автомобиле самостоятельно.

• Открытая диагностическая стойка FERRUM;
• 2 измерительных блока;
• 4 колесных зажима с 3D мишенями (STDA33EU 10”-24”);
• Пара поворотных кругов;
• Фиксатор тормоза и руля;
• Инструкция по эксплуатации на CD.
