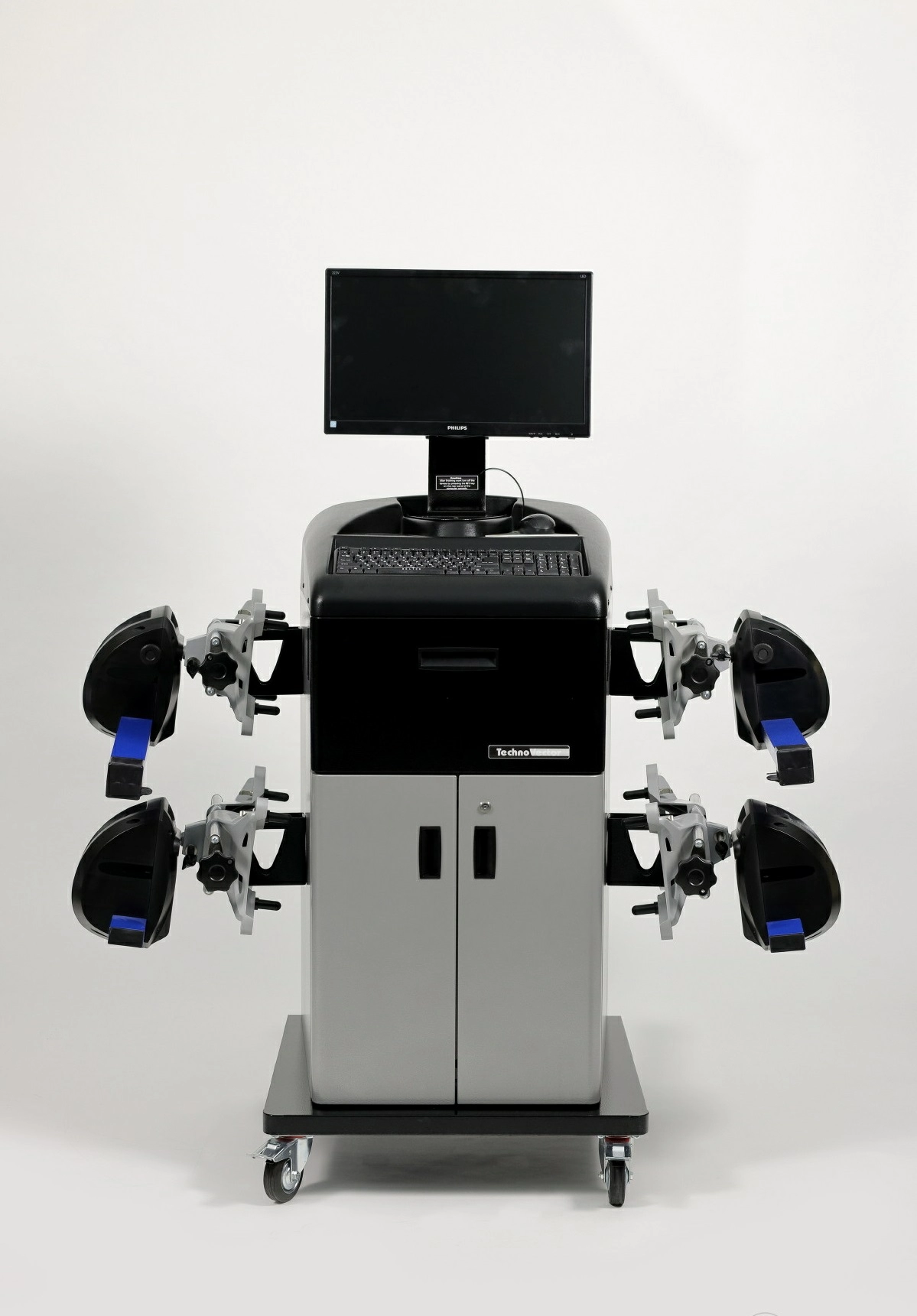

Кордовый стенд сход-развал Техно Вектор 4 T-4214N

Для увеличения картинки наведите мышкой
Артикул: T4214N

Производитель: Техно Вектор

Гарантия: 24 месяца

Цена:
17 124.03 руб.
5301.56$ /
4851€*
Количество
-
шт
+

В наличии

  • Самовывоз:
    г. Минск, ул. Карвата 72,
    оф. 3 - в течение недели,
    г. Минск, пр. Дзержинского 82а,
    пом. 28. - в течение недели,
  • Доставка по Минску - в течение недели,
  • Доставка по Беларуси - в течение недели

* - Информация на сайте не является публичной офертой. Расчёт производится в национальной валюте согласно закона Республики Беларусь от 22.07.2003 № 226-З

Подписаться
Технические характеристики
Артикул
T4214N
Для автомобилей
Легковых
Технология измерения
Кордовая
Применяемость
Яма или подъёмник
Тип компьютерной стойки
Стойка Т
Тип сервисной ямы
Не проездная / Проездная
Ширина между стойками подъёмника
Ширина между стойками < 2,7 / Ширина между стойками > 2,7
Страна производителя
Россия
Гарантия
24 месяца
Подробная информация
array(0) {
}
Сход-развал Техно Вектор 4 T-4214N – оснащается 6 датчиками поворота и 8 датчиками измерителями вертикальных углов.Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

Наименование

4216

4214N

4108

Т4216

Т4214N

Т4108

Электронный блок, широкоформатный мультемедийный LCD монитор, Клавиатура, "Мышь", Колонки

х

х

х

х

х

х

Компьютерная стойка серии Т







х

х

х

Измерительные блоки замкнутый контур Техно Вектор

х





х





Измерительные блоки П-образный контур Техно Вектор



х





х



Измерительные блоки 2ИБ "Техно Вектор"





х





х

Аксессуары (в базовой комплектации)

х

х

х

х

х

х



АКСЕССУАРЫ "ТЕХНО ВЕКТОР" (В БАЗОВОЙ КОМПЛЕКТАЦИИ)

Руководство по эксплуатации

1

Самоцентрирующийся колесный адаптер (захват)

4

Стопор для руля

1

Упор для тормоза

1

Поворотная платформа

2

Стяжка боковая

2

Стяжка калибровочная

2

Стяжка передняя

1

Пульт дистанционного управления

1

Кабель передних измерительных блоков

2

Кабель задних измерительных блоков

2

Калибровочное устройство "Техно Вектор"

1

Уровень калибровочный

1



Наименование параметра

Диапазон
измерений

Макс.
погрешность
измерений

Сред.
статист.
погрешность

Углы установки передних колес

Углы развала колес

±8º

±5'

±2'

Угол суммарного схождения передних колес

±5º

±6'

±3'

Угол продольного наклона шкворня

±19º

±10'

±6'

Угол поперечного наклона шкворня

±19º

±10'

±6'

Углы поворота колес передней оси

±11º

±10'

±6'

Максимальный угол поворота колес**

±45º

±30'

±20'

Углы установки задних колес

Углы развала колес

±8º

±5'

±2'

Угол суммарного схождения колес задней оси

±5º

±6'

±3'

Углы индивидуального схождения колес задней оси

±2,5º

±5'

±2'

Углы симметрии

Угол смещения передней оси

±2,5º

±6'

±3'

Угол смещения задней оси*

±2,5º

±5'

±2'

Угол движения

±2,5º

±5'

±2'

Угол отклонения геометрии оси*

±2,5º

±6'

±3'

* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ

Наименование параметра

Значение

Напряжение, В

220 ± 10%

Частота, Гц

50/60

Диапазон крепления колесного адаптера (захвата), дюймы

12 ÷  22

Рабочая температура, °С

+10 ÷ +35

Потребляемая мощность, Вт

150

Масса, нетто, Кг,

182

Масса, брутто, Кг

212

Объем, м3

1,3

Количество мест в упаковке

5

Климатическое исполнение прибора по ГОСТ

ГОСТ 15150-69


Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

  • Непрерывная обработка информации от датчиков и отображение измеренных параметров на экран;
  • Автоматическая оценка измеряемых параметров на соответствие нормативам;
  • Цветные индикаторы облегчают работу на расстоянии от монитора;
  • Возможность быстрого перехода в другие режимы работы программы.


 Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:

  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес *;
  • углы симметрии осей *.

для передней оси (управляемые колеса):

  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».



T

4

2

1

4

N

1

2

3

4

5

6

1 - Буквенное обозначение серии компьютерной стойка – Т.

2 - Цифровое обозначение серии приборов по типу измерения:
• 4 - измерения с помощью прецизионных датчиков (магнито-резистивных датчиков угла поворота , инклинометров) размещенных в четырех измерительных блоках (по одному на каждое колесо автомобиля).

3 - Цифровое обозначение количества одновременно измеряемых осей.

4-5 - Цифровое обозначение общего количества датчиков в данной модификации.

6 - Буквенное обозначение типа размещения датчиков в ИБ.
• N - тип «П-контур». Применяется только после цифр 14.


ГАБАРИТЫ И ТРАНСПОРТИРОВКА

Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:


Тип упаковки Габаритные размеры (мм) (ДхШхВ) Вес (кг)
Пленка (Передние поворотные опоры) 450 x 380 x 135 30.2
Картонная коробка (захваты) 590 x 300 x 520 17.3
Картонная коробка (монитор)* 560 x 110 x 420 3.5
Ящик фанерный 1200 x 600 x 300 53.3
Картон (стойка компьютерная T) 720 x 800 x 1190 60.3

Вес БРУТТО : 164.6 кг.

Объем: 1.07 m3

Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
